六款LM4562应用电路图，分别有耳机放大器、功率放大器、前置放大器、前级线路放大器、话筒放大器等，具体了解一下：

　　lm4562应用电路图大全（一）

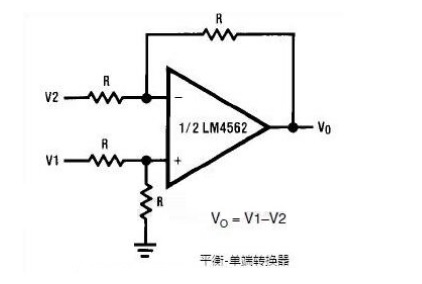

　　LM4562可广泛应用于高品质音频放大、高保真前置放大器、高保真多媒体、高品质唱头前置放大器、高性能专业音频、高保真均衡与分频网络、高性能线路驱动器、高性能线路接收器、高保真有源滤波器等。下图为LM4562的一些典型应用。

　　lm4562应用电路图大全（二）

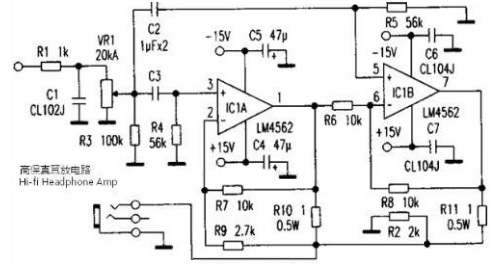

　　LM4562用于耳机放大器电路

　　图中，R1和C1构成一阶低通滤波器，滤掉音源信号中的高频杂波。阻止150kHz以上的信号进入，改善实际的放音效果和进一步加强本机的稳定性。VRl和R3组成音量衰减器，这里的电位器VR1最好选用优质的指数型电位器。这样做有两个好处，一是音量易于调节，不会惊吓到聆听者，尤其是要求在小音量使用情况下；二是音量的变化更符合人耳的听音习惯。C3和R4，C2和R5构成输入信号耦合回路，一方面担任信号耦合的任务，另一方面可滤掉次低频杂波信号，阻止3Hz以下的信号进入。C3和C2这两只电容的特性对声音的表现有一定的影响。可根据个人的偏爱，选用不同特性不同风格的品种。IC1B、R6、R8、R11、R2等构成主放大器，将拾取到的音频信号进行合理而充分的高保真电压放大和超低失真电流放大。以满足实际的放音要求。IC1A、R7、R9、R10等构成非线性失真校正线路。与主放大器巧妙的配合。将检测出的失真信号进行修正，使本耳放输出的信号中只有至真至纯的音乐信号。C4，C5，C6，C7为电源退耦电容。

　　这种电路线路形式与AA类音频功放、S类音频功放很相似。实际上，它既有别于AA类音频功放，又有别于S类音频功放，是对两者的“扬弃”。其主要的优点有5个，即：可以很好的克服非线性的耳机阻抗对反馈回路的不良影响，减小瞬态互调失真（TIMD）、互调失真（IMD）；可提高放大电路增益的稳定性；可很好抑制干扰，抑制晶体管载流子热运动产生的噪音；可提高放大电路的上限频率，降低放大电路的下限频率，基本消除了非线性失真。

　　lm4652应用电路图大全（三）

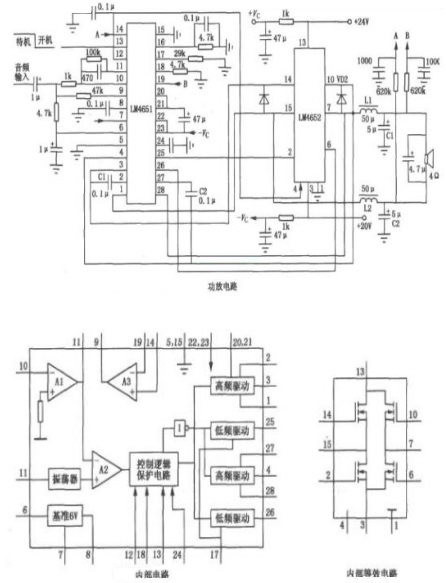

　　LM4651、LM4652组成170W功率放大电路图

　　图所示电路是在4Ω负载下输出170W的放大电路；LM4651是D类放大器的前级电路，采用28脚DIP封装，其内部等效电路如图所示；

　　lm4562应用电路图大全（四）

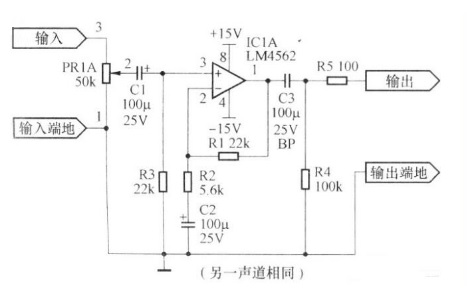

　　基于LM4562的前级线路放大器

　　上图所示是一个利用LM4562双通道运放组成一个立体声前级放大器。由于LM4562内部的两个放大单元相对隔离性良好，因此完全不必担心声道之间的相互串音。这里采用的是同相放大形式，输入电阻R3与反馈电阻R1阻值保持相等，目的是使输出直流电压漂移尽可能小。由于运放输人端存在输入偏置电流，当偏置电流经过这两个电阻时就会在电阻两端产生电位差，这个电位差就成为确定输人隔直电容C1和反馈隔直电容C2极性的依据。LM4562内部输入级电路采用的是PNP-PNP型差分电路，因此其输入偏置电流方向是从输入踹向外流出的，R3上的电位是上端比地电位高，也就是说LM4562的同相输入端存在正电压，因此C1正极要接在LM4562的同相输入端，这样可以保证在静态时C1正极电位总是高于其负极电位。

　　反馈隔直电容C2的极性也同理确定。如果用的是NPN-NPN型差分输入级运放，比如NE5532，那么C1、C2的极性就都要颠倒过来。R2和R1共同决定电路的电压放大倍数，图示参数是5倍电压放大，适合放大来自CD或DVD机以及电脑声卡输出的音频信号，放大后的输出信号足以驱动标准的音响功率放大器。C2和R2共同决定放大器的低频下限，圈中C2取100μF时下限频率低于lHz，相信会有扎实的低音表现力。

　　输出耦合电容C3使用了无极性电容，也可以将两个相同的有极性电容同极串联代替无极性电容，但串联后的总容量是单个电容的一半。经测试此电路输出驱动l0ka负载阻抗、输出电压3Vrms时失真小于0.001%，确实不同凡响。输入端加入音量电位器可以有效控制输人音量，不至于使LM4562输出电压过大而导致失真。然而电位器存在的弊端也是不可回避的，即电路的信号源阻抗随电位器调整而变化，由于运放输入级噪声电流会在这个信号源阻抗上转化为噪声电压，当音量电位器调整到高位时信号源阻抗也会随之变大，于是运放的输入噪声电压也随之增大。主观感觉可能会是音量调得越大，背景噪声也越大，这恐怕算是使用音量电位器的通病吧，要解决这个问题还有待大家进一步思考和实践。

　　lm4562应用电路图大全（五）

　　一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以做得很高，能满足专业级的要求，且电路简单，制作方便。

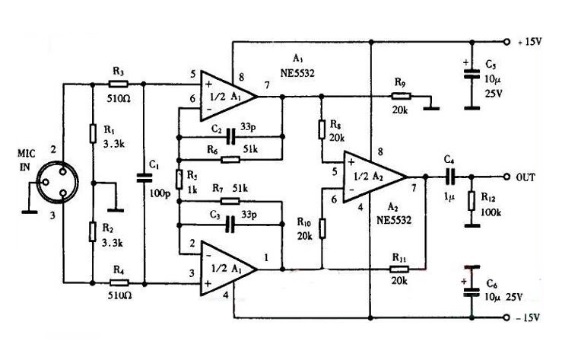

　　平衡输入话筒放大器的电路见下图所示。电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添一块运算放大器组成两路平衡输人话筒放大器。

　　电路原理：由Cannon（卡依）插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益（约为34dB）。A2和其外围元件构成增益为0dB的平衡不平衡信号变换器，它将前级送来的双端输入信号转换成单端输出信号，再馈给有关系统作进一步处理。 字串6由于本电路采用平衡输入对称放大，所用的运放必须是高精度的，一般通用型运算放大器不宣使用o A1、A2均应采用NE5532高速运算放大器，若有条件还可使用LT1057等“发烧”级运算放大器。所有电阻均采用误差为1％的五色环金属膜电阻据，并用数字万用表筛选，再配对使用，以确保双端信号幅度一致。C1-C3可用高频瓷片电容器，C4用优质CBB电容器。输入插座采用卡依插座
